上海川滬閥門有限公司

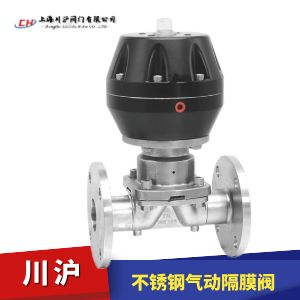

不銹鋼氣動隔膜閥圖片

不銹鋼氣動隔膜閥 型號:G641F

不銹鋼氣動隔膜閥采用不銹鋼閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑,故氣動隔膜閥具有阻力小,流量大、無外漏和方便可靠、防火防爆的優點,廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不允許污染的介質的流量調節。

公稱通徑:DN15 ~ DN200
公稱壓力:PN6、PN10、PN16
連接方式:法蘭式、快裝、內螺紋、雙由令
控制方式:開關型(ON-OFF)、調節閥(輸入信號4-20mA或者1-5VDC)
驅動形式:手動、氣動、電動等

不銹鋼氣動隔膜閥 技術參數

NO. 名稱Name 材質Material
1 閥體
Body
304、316L
2 閥蓋
Bonnel
304、316L
3 隔 膜
Diaphiagm
EPDM+F46
4 閥瓣
Disc
304、316L
5 氣缸
Cylinder
鋁合金
Aluminum alloy
6 活塞
Pislon
鋁合金
Aluminum alloy
7 閥桿
Slem
不銹鋼304/45#
Slainliss sleel304/45+
8 連接方式
Way of conne clion
法蘭
Flange

不銹鋼氣動隔膜閥 技術參數

材 料 代號 適用溫度 適用介質
★聚全氟乙丙烯 FEP、F46 ≤150℃ 各種濃度的鹽酸、硫酸、氫氟酸、以及王水、硝酸、各種
有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種
有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其它強
腐蝕性介質。
聚三氟氯乙烯 ? PCTFE、F3 ≤120℃
聚偏氟乙烯 PVDF、F2 ≤120℃
四氟乙烯和乙烯共聚物 TFE/E、F40 ≤120℃
可溶性聚四氟乙烯 PFA ≤180℃
  增強聚丙烯   RPP   ≤100℃ 除濃硝酸、發煙硝酸、氯磺酸及強氧化劑外的大多數有機
酸、無機酸、無機溶劑等。
  聚烯烴     PO     ≤100℃ 適用于腐蝕性氣體、液體、及固液漿體等流通體介質的輸 送,對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐 蝕性,防靜電、無毒
鑄鐵,無襯里   ≤100℃ 非腐蝕性介質
Non ??corrosive ??medium
不銹鋼,無襯里   ≤150℃ 一般腐蝕性介質
丁基膠(B級)   IIR   ≤120℃ 除>75%硫酸、>20%鹽酸、<60%氫氟酸、>85磷酸、 苛性堿和多種酯類等。
★天然膠(Q級) ? NR ≤85℃ 凈化水、無機鹽、稀釋無機酸等。
三 元 乙 丙   EPDM   ≤120℃ 具有天然膠相似的耐酸、堿性能,用于低壓蒸汽、熱水、 冷水性能極為良好。
氯丁膠 CR ≤85℃ 耐酸、耐堿、耐油和非極性溶劑。耐磨性優于天然膠。
丁腈膠 NBR ≤85℃ 耐油耐磨,其耐酸性能與天然膠相似。
  海帕隆   CSPE   ≤120℃ 具有優良的耐臭氧、耐大氣老化、耐酸堿、耐氧化劑及多 種化學藥品,耐燃、耐熱性,但不耐石油類和芳烴。
  氟橡膠   FKM   ≤150℃ 具有類似氟塑料的耐腐蝕性能,在濃酸、強氧化性能中極 穩定,在有機溶劑和堿溶液中穩定。
  硅橡膠   SI   ≤200℃ 耐高溫,電絕緣性能優良,耐磨性良好,能耐稀酸,
稀堿、鹽、水腐蝕,不耐汽油、煤油等石油產品腐蝕。

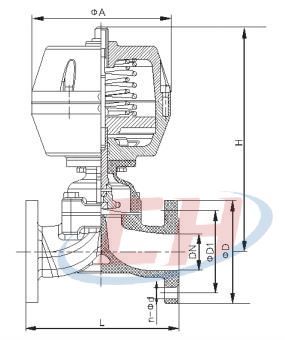

不銹鋼氣動隔膜閥 結構圖

不銹鋼氣動隔膜閥結構圖

不銹鋼氣動隔膜閥 安裝尺寸

DN L D1 D n c B A H
15 125 65 95 4 14 14 110 215
20 135 75 105 4 4 16 110 220
25 145 85 115 4 14 16 110 225
32 150 100 135 4 18 16 140 240
40 180 110 145 4 18 16 170 285
50 210 125 160 4 18 18 170 305
65 250 145 180 4 18 27 200 307
80 300 160 195 4 18 25 230 327
100 350 180 215 8 18 25 260 390

不銹鋼氣動隔膜閥 三維分解圖

不銹鋼氣動隔膜閥三維分解圖

不銹鋼氣動隔膜閥 流量特性

不銹鋼氣動隔膜閥流量特性
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要不銹鋼氣動隔膜閥產品詳細樣本。
