閥體材質	WCB碳鋼、304不銹鋼、316不銹鋼
公稱通徑	DN15~150mm
密封形式	聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃)
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

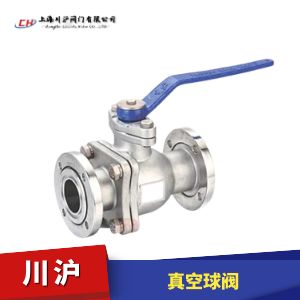

真空球閥型號：GU

真空球閥GU系列球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的閥門，廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。

執行機構選型
真空球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動真空球閥（開關型和調節型控制信號4-20mA）和氣動真空球閥（開關型和調節型控制信號4-20mA）

真空球閥零部件參數

零部件	材質
泄漏率	≤1.3*10^-6 Pa.L/S
適用溫度	-29~150℃
安裝位置	任意
壓力范圍	1.3×10-7Pa～6×105Pa

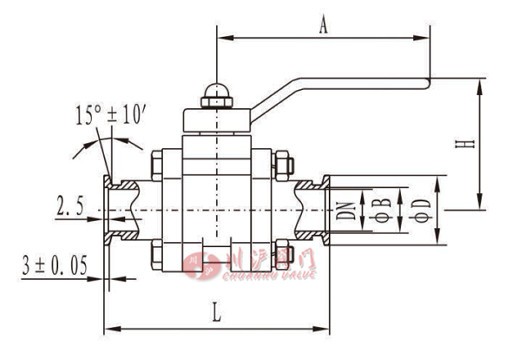

真空球閥快卸法蘭（KF）連接及外形尺寸（GB4982）結構圖

真空球閥快卸法蘭（KF）連接及外形尺寸（GB4982）安裝尺寸

型號	通徑 (DN)	φD	φB	H	L	A
GU-10/KF	10	30	12.2	60	92	120
GU-16/KF	16	30	17.2	62	100	120
GU-25/KF	25	40	26.2	75	114	150
GU-40/KF	40	55	41.2	115	165	200
GU-50/KF	50	75	52.2	125	175	221

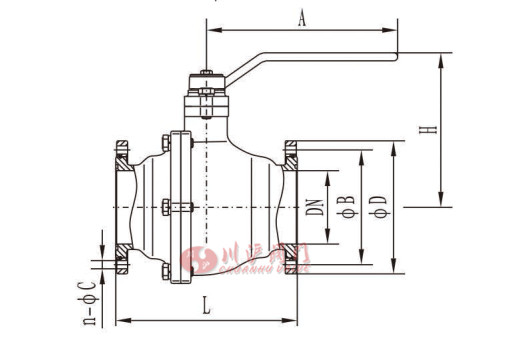

真空球閥活套法蘭連接及外形尺寸（GB/T6070）結構圖

真空球閥活套法蘭連接及外形尺寸（GB/T6070）安裝尺寸

型號	通徑 (DN)	φD	φB	H	L	A	n-φC
GU-10	10	55	40	60	92	120	4-6.5
GU-16	16	60	45	62	100	120
GU-20	20	65	50	73	114	150
GU-25	25	70	55	75	114	150
GU-32	32	90	70	93	140	180	4-9
GU-40	40	100	80	115	165	200
GU-50	50	110	90	125	175	221
GU-63	63	130	110	166	186	230
GU-80	80	145	125	175	198	290	8-9
GU-100	100	165	145	189	220	260	8-9
GU-125	125	200	175	232	266	360	8-ll
GU-150	150	225	200	250	296	400	8-ll
GU-200	200	285	260	306	390	620	12-12
