對夾蝶式止回閥

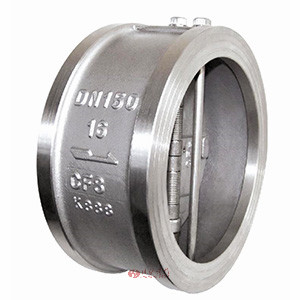

對夾蝶式止回閥圖片

對夾蝶式止回閥 型號：H76H

對夾蝶式止回閥（又名：對夾雙瓣止回閥）采用短型結構尺寸和雙閥瓣設計。相比傳統的旋起式止回閥，該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢。

產品特點：
1、雙閥瓣設計 2、重量輕、結構緊湊 3、雙彈簧作用閥瓣設計 4、軟密封或金屬密封閥座圈設計

對夾蝶式止回閥 技術參數

公稱壓力 H76H/X-16C～100 HC44X-16P～100P H76H/X-16R～100R
工作壓力（MPa） 1.6~10.0
適用溫度（℃） ≤350 ≤200
適用介質 水、油、氣、蒸汽 腐蝕性介質
材料 閥體、蝶板 WCB 304 316
閥桿 2Cr13，304,316
密封面 合金鋼，橡膠
彈簧 不銹鋼

對夾蝶式止回閥 結構圖

對夾蝶式止回閥結構圖

對夾蝶式止回閥 外形尺寸

H76對夾蝶式止回閥外形尺寸(mm)
公稱壓力
PN		 公稱通徑
DN		 尺寸
L D D3 D2

PN1.6MPa

PN2.5MPa

 50 60 108 56 51
65 67 128 73 65
80 73 142 88 80
100 73 162 108 102
125 86 192 132 127
150 98 218 160 152
200 127 273 210 203
250 146 328 266 254
300 181 384 310 305
350 184 444 355 350
400 191 496 405 400
450 203 556 455 450
500 219 618 505 500
600 222 732 605 600
700 305 802 700 695
800 305 912 800 796
900 368 1012 903 898
1000 432 1126 1055 1050
1200 524 1340 1205 1200
H76對夾蝶式止回閥外形尺寸(mm)
公稱通徑
PN
MPa		 公稱壓力
DN
mm		 尺寸
L D D3 D2
PN4.0MPa 50 60 108 56 51
65 67 128 73 65
80 73 142 88 80
100 73 168 108 102
125 86 194 132 127
150 98 224 160 152
200 127 291 210 203
250 146 353 266 254
300 181 418 310 305
350 9222 475 355 350
400 232 547 405 400
450 264 572 455 450
500 292 628 505 500
600 318 745 608 600
PN6.3MPa 50 60 114 58 51
65 67 138 73 65
80 73 148 88 80
100 79 174 108 102
125 105 211 132 127
150 136 248 162 152
200 165 310 212 200
250 213 362 266 250
300 229 422 310 305
350 273 487 355 350
400 305 541 405 400
PN10.0MPa 50 60 120 58 51
65 67 144 73 65
80 73 154 88 80
100 79 181 108 102
125 105 218 132 127
150 135 258 162 152
200 165 324 212 200
250 213 392 266 250
300 229 456 312 305
350 273 510 355 350
400 305 570 405 400
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要對夾蝶式止回閥產品詳細樣本。

對夾蝶式止回閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

對夾蝶式止回閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求

  • 升降式止回閥
  • 升降式止回閥
    升降式止回閥（材質不銹鋼、法蘭連接、適用于水、蒸汽、油品、硝酸、強氧化性等介質）
  • 旋啟式止回閥
  • 旋啟式止回閥
    旋啟式止回閥（材質不銹鋼、法蘭連接、適用于水、蒸汽、油品、硝酸、強氧化性等介質）
  • 保溫止回閥
  • 保溫止回閥
    保溫止回閥（材質不銹鋼、高壓、鍛造不銹鋼、法蘭連接、適合需要保溫的介質使用）
  • 蝶式止回閥
  • 蝶式止回閥
    蝶式止回閥（閥體材質不銹鋼、對夾式連接、適合水、氣體等場合使用）
  • 單瓣止回閥
  • 單瓣止回閥
    單瓣止回閥（閥體材質不銹鋼、對夾式連接、單瓣式）
  • 鍛鋼止回閥
  • 鍛鋼止回閥
    鍛鋼止回閥（材質A105，鍛打、法蘭連接、高壓）
  • 鍛打不銹鋼止回閥
  • 鍛打不銹鋼止回閥
    鍛打不銹鋼止回閥（閥體材質不銹鋼、法蘭連接、高壓）
  • 鍛打螺紋止回閥
  • 鍛打螺紋止回閥
    鍛打螺紋止回閥（閥體材質不銹鋼、內螺紋連接）
止回閥說明書 下載
